Lámpara básica de 4 leds 12V DC








A parte de cuatro leds y una resistencia de carbono, necesitaremos materiales fáciles de obtener y bién baratos: un envase vacío de golosinas, una botella de plástico, dos trozos de cable, una regleta para conexiones, pegamento en barra de aplicación en caliente (silicona), papel, cinta adhesiva, cola de carpintero, pintura, alambre, barniz y alguna cosilla más que se nos ocurra.



Usaremos 4 leds de 5 mm de diámetro, que pueden funcionar en un intervalo de 3 a 3,5 V de corriente continua (DC),con un consumo de 20 mA cada uno. Cada uno de estos led da una iluminación de 20.000 mcd. Para calcular el valor de la resistencia que debemos montar usaremos un voltaje intermedio de 3,25 V, y el de la fuente de alimentación o batería será de 13,5 V como máximo; lo que nos da un valor de resistencia de 27 omhs.



Primero haremos 4 orificios de 5 mm de diámetro, que es la medida exterior de los leds que insertaremos.
Para ello usaremos un taladro con la broca bién afilada.



Tras cortar el envase, aproximadamente por la mitad, insertamos los leds.
Previamente se han doblado las puntas de las conexiones positivas (+), las más largas, para facilitar su reconocimiento, ya que es importante respetar la polaridad, pués de lo contrario se podrían fundir.



Para disipar el calor generado en el núcleo de los leds, fabricaremos unos pequeños disipadores con alambre.



Procedermos a fijar los leds intoducidos con silicona en caliente, uniremos las patillas de los leds (+) con (-) para conectarlos en serie, retorciéndolas 2 ó 3 vueltas para facilitar la soldadura y dejando a cada extremo de la serie un contacto libre de cada polo ( + y -), añadiendo los disipadores en el empalme de las patillas de cada  led con el otro, de la misma manera.






En el extremo (-) soldaremos la resistencia y un trozo de cable (en este caso de color azul, aunque sería preferible que fuese negro) ; en el (+) soldaremos el cable rojo.
Ya debería funcinar.



Eureka!!

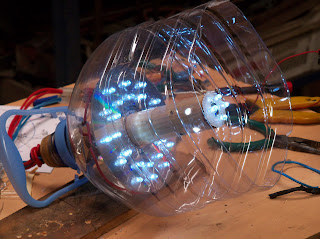

Para protejer el conjunto, cortaremos la parte superior de la botella de plástico, y lo fijaremos en su interior, pasando los cables por unos orificios realizados en el tapón de la misma. Para evitar esfuerzos en la soldadura es preciso realizar un nudo en los cables, de manera que les bloquee el paso por el tapón.





Para repartir mejor la luz proyectada, cubrimos la parte transparente que nos queda de la botella, con algún material reflectante; en este caso la cubierta interior de un paquete de café. También serviría papel de aluminio o envoltorios metalizados de cualquier tipo.







Para darle cuerpo y fuerza a la estructura, recurriremos a la técnica del papel maché o carpatesta.



...  y más papel,    ... y más cola !!



En la parte frontal, cubriendo el destello de los leds, añadiremos papel vegetal cerrando el corte de la botella.



...  y más papel,



... y más cola !!



...  y más papel,





Ya va cogiendo forma...  la dejaremos secar.




Un poco de pintura y una mano de barniz.
La verdad, es que no alumbra mucho...   pero el consumo es ridículo.
0,27 W si no me han engañado.
Como lámpara auxiliar podría servir.
